一、功能简述

 本试验台根据相关行业标准进行设计和制造，主要用于空气进气格栅的生产下线检测，根据测试的产品参数来判断产品是否合格，并保存打印相关结果，并对测试结果进行统计和分析。
本台设备目前按照三套空气格栅工装设计EA1C、CN8C、E001。

二、依据标准
《乘用车主动进气格栅技术条件》
本试验台技术指标符合以上标准中的相关试验条款中的检测要求。

三、试验台说明
1、检测项目
1、空气格栅电流特性检测
2、空气格栅电压特性检测
3、空气格栅过欠压特性检测
4、空气格栅LIN通讯指令反馈检测
5、空气格栅反接保护检测
6、空气格栅软件版本信息检测
7、设备扫码读取信号判定
8、空气格栅的堵特性检测
9、产品单个动作运行时间检测

2、试验台的组成结构
2.1试验台组成
试验台主台体、控制系统、空气格栅快速固定装置、试验电源和雄强定制软件组成。

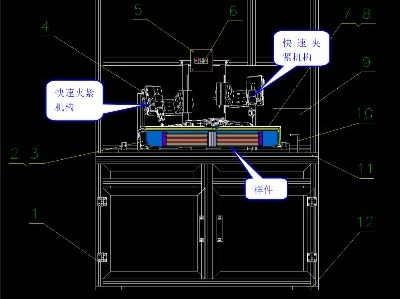

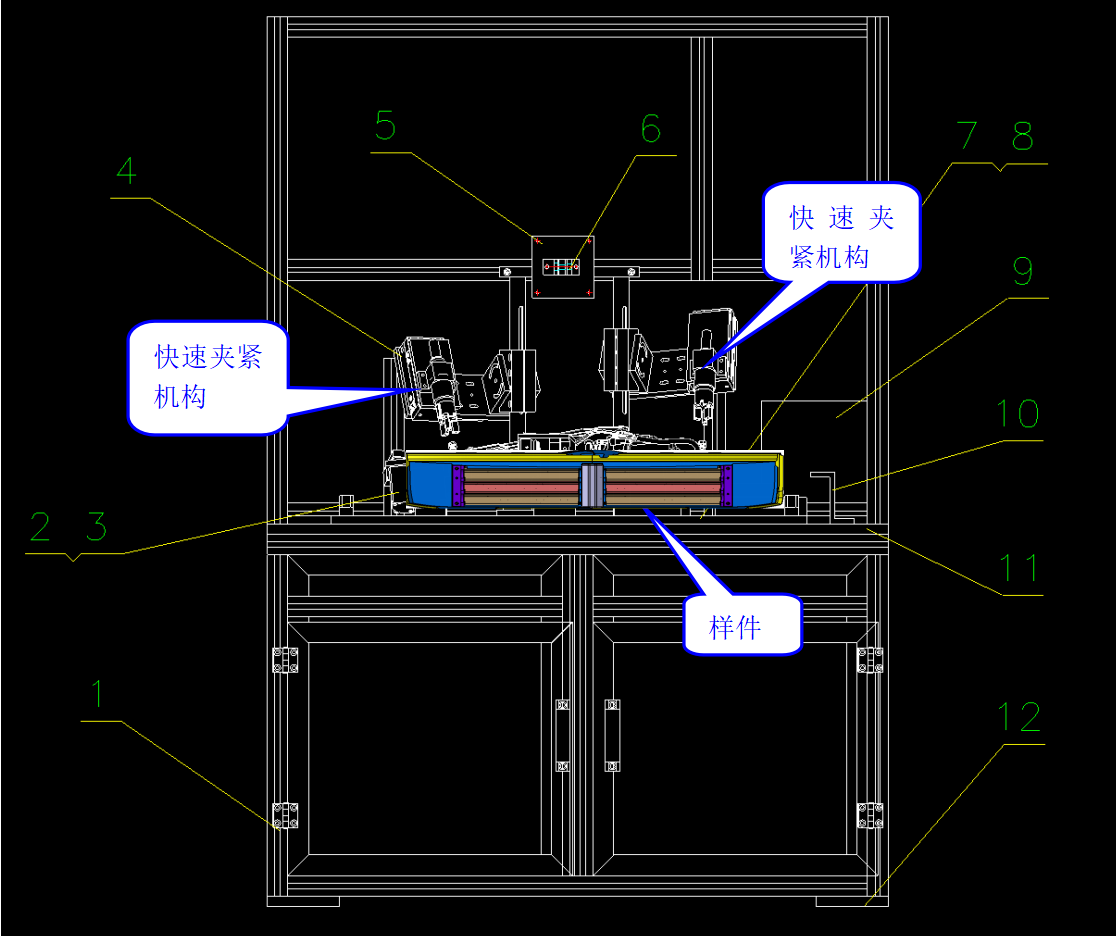

2.2试验台布局
试验台架采用型材的框架结构，台面板为镁铝合金材料，表面氧化处理；台架底部四角安装有专用的可锁定福马轮，可实现自由移动和落脚支撑。样件为安装在铝型材框架内工装夹具上，不同的样件只需要更换相应的模即可。
